中間融合深度學習分類感知心理負荷

大量研究使用各種生物信號檢測心理負荷(MWL)并證明有效，但目前研究通常只使用一種模態來分類MWL。本研究的目標是使用多模態深度神經網絡(DNN)對感知心理負荷(PMWL)進行分類，以允許模態間的特征共享。實驗借助語言邏輯題模擬MWL（心理負荷），問題有五個難度級別，以隨機順序呈現。被試做題后報告感受的1到7的難度等級，7是最高難度。我們使用LabStreamingLayer(LSL)同時采集皮膚電反應、光體積描記圖、功能性近紅外腦血氧成像和眼球運動，答題時的mark信息也傳輸?shù)?/span>LSL。我們使用上述四種模態設計了一種用于PMWL（感知心理負荷）分類的新型中間融合多模式DNN并評估其表現。指導DNN設計的兩個主要標準是：模塊化和通用性。上述模型可實現七等級PMWL的準確分類(0.985個等級)。由于設計的模塊化性質，模型架構允許輕松添加/刪除模態，不會對結構產生重大影響。此外，我們顯示提出的神經網絡用多模式時的表現更好。本文中使用的數據集和代碼公開可用。本文發表在Frontiers in Human Neuroscience雜志。(可添加微信號siyingyxf或18983979082獲取原文，另思影提供免費文獻下載服務，如需要也可添加此微信號入群，原文也會在群里發布)。

可結合以下機器學習相關文章閱讀，加深理解，感謝幫轉支持（直接點擊，即可瀏覽，加微信號siyingyxf或18983979082獲取原文及補充材料）：

基于深度學習的腦電圖分析

基于EEG信號與面部表情的連續情緒識別
EEGNet：一個小型的卷積神經網絡，用于基于腦電的腦機接口
BRAIN：靜息態腦電圖揭示了肌萎縮性脊髓側索硬化癥的四種亞型

從誘發反應中解碼動態腦模式

EEG腦機接口算法
腦電信號處理的機器學習
腦電信號解碼和可視化的深度卷積神經網絡
基于M/EEG的生物標志物預測MCI和阿爾茨海默病
基于EEG信號的情緒識別
基于機器學習的腦電病理學診斷
高階統計量在EEG信號處理中的應用
EEG分類實驗block設計的危險與陷阱
Current Biology：視覺想象和視覺感知共享Alpha頻帶中的神

利用腦電連通性特征和卷積神經網絡的情緒分類

腦電研究：通過神經活動和視覺特征的多模態學習

JAMA Psychiatry：使用機器學習的方法探究焦慮和創傷性障

Nature neuroscience：利用encoder-decoder模型實現皮層活

ANNALS of Neurology：中風恢復過程中腦機接口可促進運動

Nature Biotechnology: EEG特征預測重度抑郁癥的抗抑郁藥反應

BMC Medicine：自閉癥譜系障礙靜息態EEG信號的定量遞歸

SCIENCE ROBOTICS：非侵入式神經成像可增強機器控制

Lancet Neurology：一種供四肢癱瘓患者使用硬膜外無線腦機

Lancet經典：植物人意識狀態的床邊檢測

NATURE子刊：出生第一年的縱向EEG power能識別孤獨癥譜

EEG機器學習：急性腦損傷臨床無反應患者腦

STROKE:用于慢性中風患者運動康復的動力外骨骼的健側腦-機

PNAS:基于腦電在線神經反饋調節喚醒程度可以改善個體

帕金森病認知圖譜的EEG機器學習

BRAIN：機器學習：基于EEG的跨中心、跨方案的意識

腦機接口訓練可持久地恢復中風病人的上肢運動功能

基于fNIRS連接度特征監測飛行員的參與度(自動vs手動駕駛著陸)

1.介紹
心理負荷(mental workload, MWL)在神經科學、人因工學等領域備受關注。MWL受兩個變量影響：

1、可用認知資源，取決于相關先驗知識、能力、任務經驗，高度個體化；

2、所需認知資源，取決于任務難度。在Csikszentmihalyi描述的心流狀態下，人們會完全沉浸在任務中，可用認知資源和所需認知資源的比率(α)介于0.8到1.2之間。感知心理負荷(PMWL)是被試反應的MWL。PMWL的自我報告通常使用NASA任務負荷指數(NASA-TLX)，檢索六個工作量相關因素的量級和來源。不過，主觀報告可能影響實驗的客觀性，且會打斷受試的心流狀態。生理測量可以替代自我評估的方法，這是一種隱式測量方法(不打斷心流狀態)，可以客觀、實時地獲取數據，且無需由被試報告。先前研究已使用多種生理信號在單模態場景下分類PMWL，例如功能性近紅外腦血氧成像(fNIRS)、皮膚電反應(GSR)和心率(HR)，上述信號都可以有效單獨分類PMWL。本研究結合單模態與多模態信息分類PMWL，確定哪些生理信號提供的信息對分類有價值。我們還制定了深度學習多模態信號分類場景下的設計原則，原則可用于制定中間融合多模態網絡(intermediate fusion multimodal network, IFMMoN)。

2.材料與方法

本文基于多模態測量，使用深度神經網絡(DNN)對PMWL進行分類。設計多模態腦機接口時，端到端管道的設計原則是模塊化、通用性(modularity and generalisability, MG)。為實現模塊化，新設備應方便添加，數據采集、處理與管道匹配，結構影響最小。我們使用了兩個有助于模塊化的庫：1.LabStreamingLayer (LSL)，2.TensorFlow。LSL可以輕松添加專用于設備的數據流，TensorFlow API可以實現深度學習模型模塊化。通用性意味著附加模式中獲得的數據能夠提高分類準確性，為提高通用性和應用性，管道還應在PMWL以外的其他分類中也有良好表現。通用性（MG）要求我們的方法盡可能獨立于環境和設備，通過數據采集、分析(大部分)自動化來減少人為錯誤，本項目應用的所有方法、設計都根據MG標準制定與執行。

3.相關研究

我們共結合四種模態分類PMWL: 功能性近紅外腦血氧成像[fNIRS，測量大腦中(脫氧)氧合血紅蛋白的變化]、皮膚電反應(GSR)、心率(HR)[使用光體積變化描記圖法(PPG)測量]、眼動追蹤(ET)。

3.1.功能性近紅外腦血氧成像

fNIRS可以測量大腦中脫氧/氧合血紅蛋白濃度的相對變化。大腦功能激活期間，能量的使用導致血紅蛋白分布發生變化，這種變化可以用近紅外光測量，然后與組織特定區域的激活關聯。目前對于MWL檢測中fNIRS數據深度學習的最佳分析方法沒有明確共識。

相關研究可分為兩大類：

1.多層感知器(MLP)，由幾個密集連接的層組成；

2.卷積神經網絡(CNN)。

遞歸神經網絡(RNN) 也有被使用，不過目前并不常見。MLP研究在二元以及更復雜問題上表現出很高的準確性，有研究報告63%的用戶識別準確率(n=30)，以及超91%的心算、休息二元分類，盡管前者的準確率較低，但其分類對象更貼近自然生活。

Tanveer等人使用了兩種模型，一種是有六個全連接密集層的DNN，用于修正版Beer-Lambert光極密度；一種是具有兩個卷積層、兩個密集層的CNN，用于各通道的激活地圖，觀察二元交叉熵?fù)p失。他們報告二元分類的準確率為99.3%，CNN的效果最佳。Daegazany等人將MLP用于5-class運動想象，達到80%以上的準確度，這個方法的好處是沒有對數據進行任何預/后處理，因此該方案也可用于所需注意力的分類，因為大部分時間用于數據采集而非(預)處理。不過，為了實現這一點，他們使用了兩個全連接層，每層有10,000個神經元，計算相當復雜。

3.2.光體積變化描記圖法與皮膚電反應

PPG是一種測量微血管組織血容量變化的光學方法，血容量變化與心臟活動直接相關，因此PPG可用于測量HR和HR變異性、心跳間隔等測量值。Biswas等人在HR分類任務中達到95%以上的準確率，他們使用兩個卷積層、兩個長短期記憶(LSTM)層、一個密集輸出層。

GSR是與交感神經系統神經支配相關的皮膚電反應，通常用于測量情感、認知喚醒。Sun等人使用LSTM-CNN混合網絡識別六類情緒，達到高達74%的準確率。

PPG和GSR都可以提取出特征用于分類，這么做的好處是計算起來簡單、便宜，不過這樣也去除了可能有用于DNN、多模態融合的隱藏特征。除特征提取，PPG、GSR的形狀也方便使用全連接層來處理。

3.3.眼動追蹤

ET可獲取一個人在任何時間查看的位置信息，這有助于我們理解視覺、顯示相關的信息處理。ET數據的訓練、評估高度依賴于使用的任務，因此本節不陳述相關研究的準確度。Louedec等人使用CNN預測國際象棋游戲的顯著圖，使用模型基于VGG16，包含幾個反卷積層和融合層。Krafka等人也使用卷積層并與全連接層結合，他們根據輸入的面部網格(包含面部位置、左右眼以及全臉)分類凝視。ET數據通常使用卷積層分類，不考慮目標，因為我們對數據的空間特征感興趣。

3.4.多模態融合

大多數神經網絡高度依賴于使用的任務，多模式DNN的設計也如是。Ramachandram和Taylor在深度多模態學習回顧中制定了多模態深度學習的幾個關鍵因素：

1.何時融合這些模態。

(1)早期融合/數據級融合，連接特征或原始數據，將數據輸入神經網絡。

(2)中間融合，使用各種層將輸入映射到較低維度，在輸入和輸出層之間的某個地方進行融合。

(3)后期融合，看幾個較小網絡的多數表決。

如Karpathy等人所證，融合時間的選擇是靈活的，并且對模型表現有巨大影響。

2.融合哪些模態。

并非所有數據都有助于分類，數據有效的程度也不同。

3.如何處理缺失的模態或數據。

數據缺失可能帶來嚴重的問題，尤其在實時分類中。

早期融合不符合MG標準，因為它需要將輸入數據“縫合”在一起，一些原因會導致應用程序出現多個問題：1.不同模態可能使用不同采樣率，2.設備的維度可能不同，時間/空間維度的特征可能丟失，3.早期融合將所有數據輸送到同一個網絡卻不管數據來自哪種模態，當數據參數發生變化時，網絡的早期層和形狀需要重新調整。

后期融合符合模塊化的要求，但不符合通用性的要求。后期融合添加/刪除模態網絡(modality network, MNet)無需考慮其他MNet，不過網絡分離也導致我們無法同時實現多模式學習，因為模態之間沒有信息交換。

中間融合允許創建多個模塊化MNet，這些MNet在各自的領域發揮作用，添加/刪除模態也很簡單。中間融合最符合MG標準。

3.刺激呈現

實驗要求被試解決斑馬謎題(zebra puzzle)。斑馬謎題是語言邏輯題，提示的基礎上將屬性與對象關聯，問題難度由給出的提示數、所需的平均提示數決定。圖1示例有五個問題，問題難度從“非常低”到“非常高”，所有問題來自Brainzilla的研究。回答每個問題后，要求被試休息放松，報告他們認為的問題難度，評分從1到7，7是最高難度。這些評級會在訓練期間用作標簽。呈現問題的順序完全隨機，刺激呈現過程中LSL流采集數據，被試每次操作時打mark。被試操作為(取消)選擇提示和(取消)選擇答案，記錄被試ID、操作時間點、操作類型、操作ID、操作狀態(正確、不正確、已檢查)，操作時間點用于數據分段。

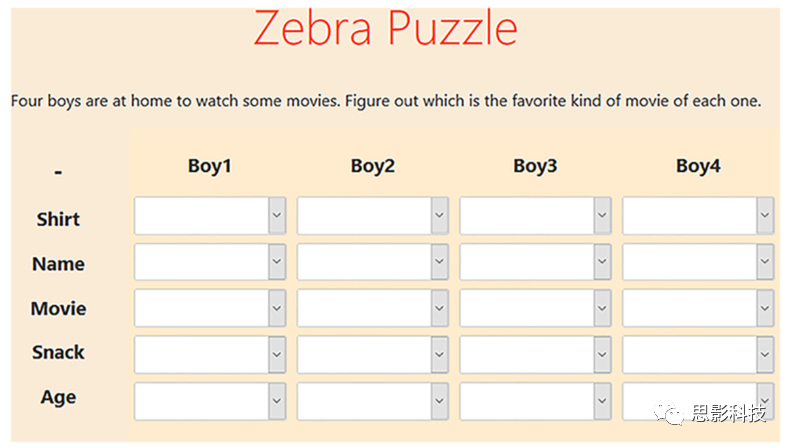

圖1.斑馬謎題，問題下方有一些線索來幫助被試連接屬性和對象。一個示例線索是“Joshua在某一單元格選項的最后一個”，單擊單元格的箭頭會下拉該單元格的所有選項。

[附: 來自1962年《生活》雜質的一個斑馬謎題]

1.有五棟房子。

2.英國人住在紅房子里。

3.西班牙人養狗。

4.綠房子里的人喝咖啡。

5.烏克蘭人喝茶。

6.綠房子緊挨在象牙色房子的右邊。

7.抽Old Gold牌香煙的人養蝸牛。

8.黃房子里的人抽Kools牌香煙。

9.中間的房子里的人喝牛奶。

10.挪威人住在第一間房子。

11.抽Chesterfields牌香煙的人住在養狐貍的人的隔壁。

12.抽Kools牌香煙的人住在養馬的人的隔壁。

13.抽Lucky Strike牌香煙的人喝橙汁。

14.日本人抽Parliaments牌香煙。

15.挪威人住在藍色房子的隔壁。

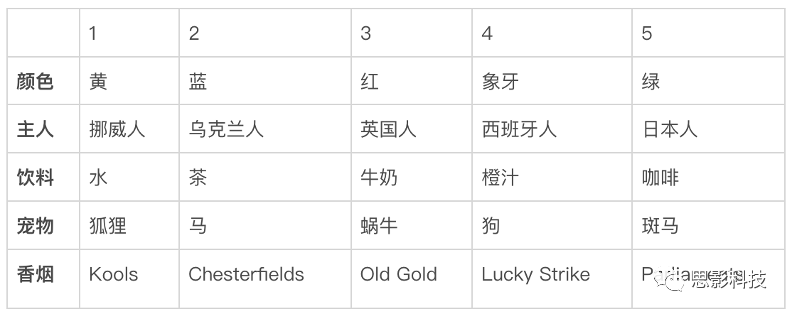

通過推理可得:

4.被試

招募23名被試，11名男性，12名女性，平均年齡24.7歲(20-57歲，SD=9.8)，一名被試因為數據質量差被排除。我們使用Sona系統招募被試，這是特溫特大學的被試云管理軟件，同時我們也通過社交網絡進行招募。實驗得到特溫特大學BMS學院倫理委員會的批準，所有被試簽署書面知情同意書。
5.數據采集與同步

所有數據在同一配置參數的筆記本電腦上流式傳輸和記錄。多模態數據采集使用：1、Shimmer3 GSR+，測量GSR和PPG，2、Tobii Pro X3-120，測量ET，3、Brite24，測量fNIRS數據。設備采集數據實時發送到LSL。使用LabRecorder將數據記錄到每個被試的XDF文件中，然后使用PyXDF將數據導入Python。PyXDF會自動檢查指定的與接收到的采樣率，必要時進行數據去抖動處理。我們還手動檢查了數據同步情況，確保各模式數據在錄制過程中對齊。數據選擇、處理過程中還進行了幾項同步檢查，見6.1.數據選擇。

我們使用Thales HBA實驗室編寫的應用程序?qū)⒃?/span>GSR、PPG從Shimmer3 GSR+流式傳輸?shù)?/span>LSL，數據采樣率為256Hz。Tobii Pro X3–120的數據使用Tobii Pro SDK和PyLSL制作的自定義python應用程序流式傳輸。ET數據以120Hz的采樣率傳輸，包含雙眼的x、y坐標。fNIRS數據使用Oxysoft 3.2.51.4 × 64和Brite24，可用通道27個，采樣率10Hz，波長756和853nm，通過修正Beer-Lambert將O2Hb和HHb數據從Oxysoft映射到LSL。光極模板見圖2，數據傳輸見圖3。

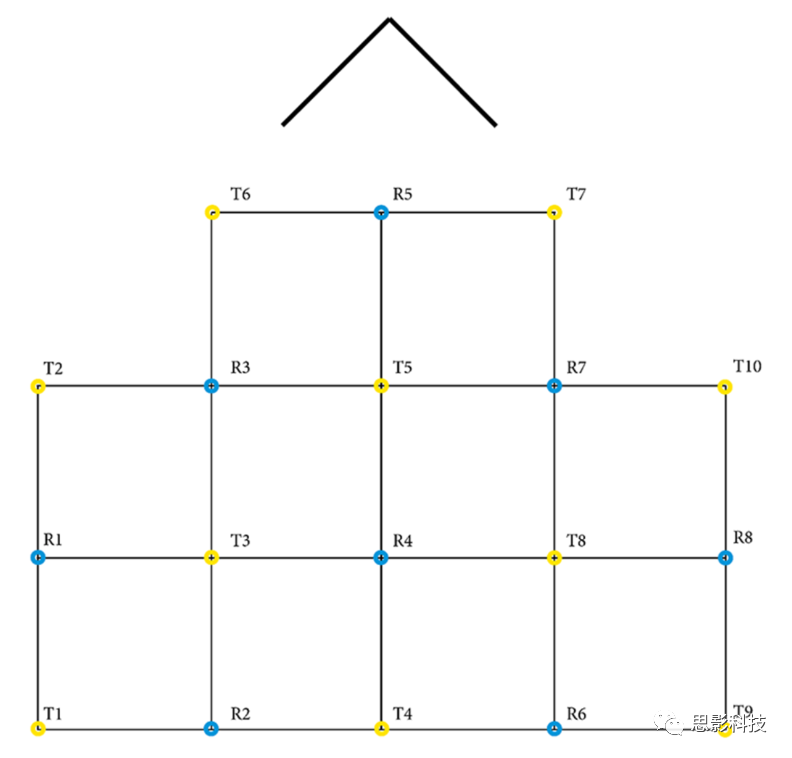

圖2.fNIRS光極分布。每個發射器(T)和接收器(R)間形成一個通道，共有10個發射器、8個接收器、27個通道。箭頭代表被試的鼻子。

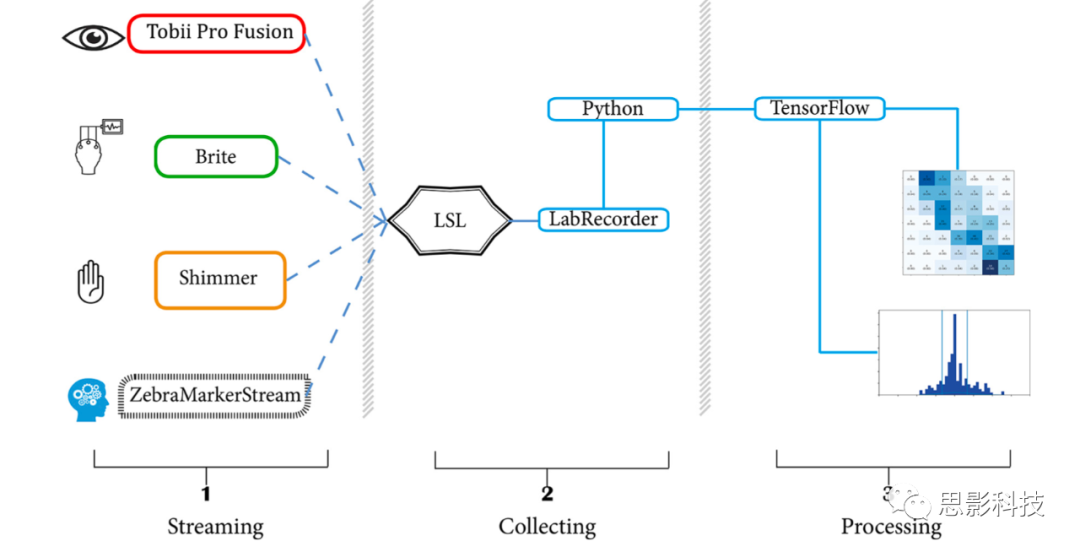

圖3.實驗設置，左側為所有數據流：Tobii眼動追蹤數據、Brite fNIRS數據、Shimmer GSR和PPG數據、斑馬謎題的mark。虛線表示到LSL的流式連接，中間部分的LabRecorder以XDF格式記錄數據，右側部分顯示已處理數據的輸出示例。

6.模型優化

6.1.數據選擇

數據根據斑馬謎題數據流的mark選擇。數據選擇過程中需要注意：

1.被試快速連續選擇多個答案時，mark可能靠得很近，基于這些mark選擇的數據會部分重疊。

2.軟件問題會導致部分?jǐn)?shù)據缺失。

為了解決這些問題，我們使用布爾掩碼來確定可用的mark。首先去除時間點完全相同的mark(可能由于設備時間點漂移和/或數據丟失)，其后計算樣本的簡單統計數據(如均值、方差、最大值、最小值等)來查看分段數據的質量。不過，噪聲大的樣本可能是更貼近真實生活的數據，我們沒有移除這些樣本。

確定mark后，選擇mark前8秒的數據(血液動力學函數在神經元活動開始5-8s后出現峰值，被試的沉思發生在知道/選擇正確答案之前)。每個被試新建一個包含最終mark的CSV文件，包含四個同步數據：fNIRS、GSR、PPG和ET，樣本標簽為斑馬謎題的難度。這些樣本被添加到TFRecord文件中，該文件允許將許多方法(如混洗、批處理和拆分)同時應用于所有數據。數據集可在doi: 10.4121/12932801找到。

6.2.模型

模型選擇中間融合，這可以最大限度提高模型的應用性，允許多模態數據特征共享，同時遵守MG標準。中間融合的模型架構中每個模態有一個基本網絡/MNet，一個Head網絡集成所有MNet。我們用兩種方法實現MNet和Head網絡：1.基于文獻，2.僅包含密集連接層。

基于文獻設置的模型有四個自定義MNet，每個模態一個，和一個自定義Head網絡。PPG MNet由兩個卷積層組成；GSR MNet由兩個卷積層和兩個LSTM層組成；ET MNet由四個卷積層組成；fNIRS MNet由兩個卷積層和兩個密集層組成。在Head融合之前，所有MNet都通過各自的密集連接層在低維空間中表示?；谖墨I、密集連接模型的結構和層見圖4、5，模型的層和每層的單元/過濾器數量見表1。通過批量標準化、最大池化使輸出更加穩定。兩種模型都創建了一個較小的替代模型，每一層包含一半的單元和過濾器，以此觀察減少網絡大小的效果。由此，我們共有四個模型：MLP(僅密集)、S_MLP(小型，僅密集)、LIT(文獻)和 S_LIT(小型，文獻)，所有模型用同一個數據集訓練。

我們使用兩種不同的標簽：

1.各被試報告的問題難度，例如被試1報告問題3的難度為6，那么問題3的所有樣本都打上被試1的評分6的標簽。使用公式將評分轉換為0和1之間的值：評分/7，評分1對應于標簽“0”，評分2對應于標簽“0.1667”等。所有模型使用具有Sigmoid激活函數的單個輸出單元，預測標簽介于0和1之間。為保證分級準確，機器預測標簽和真實標簽之間的平均差異必須低于0.1667。機器預測標簽為預測的工作負荷等級(level of workload, LoW)

2.被試報告的平均難度，每個問題一個標簽，公式轉換同上。這種標簽用于對比個人與群體標簽的分類準確度。模型同樣使用具有Sigmoid激活函數的單個輸出單元，預測標簽介于0和1之間。預測表現通過直方圖可視化，誤差分布的理想結果應是零附近的窄高斯分布。

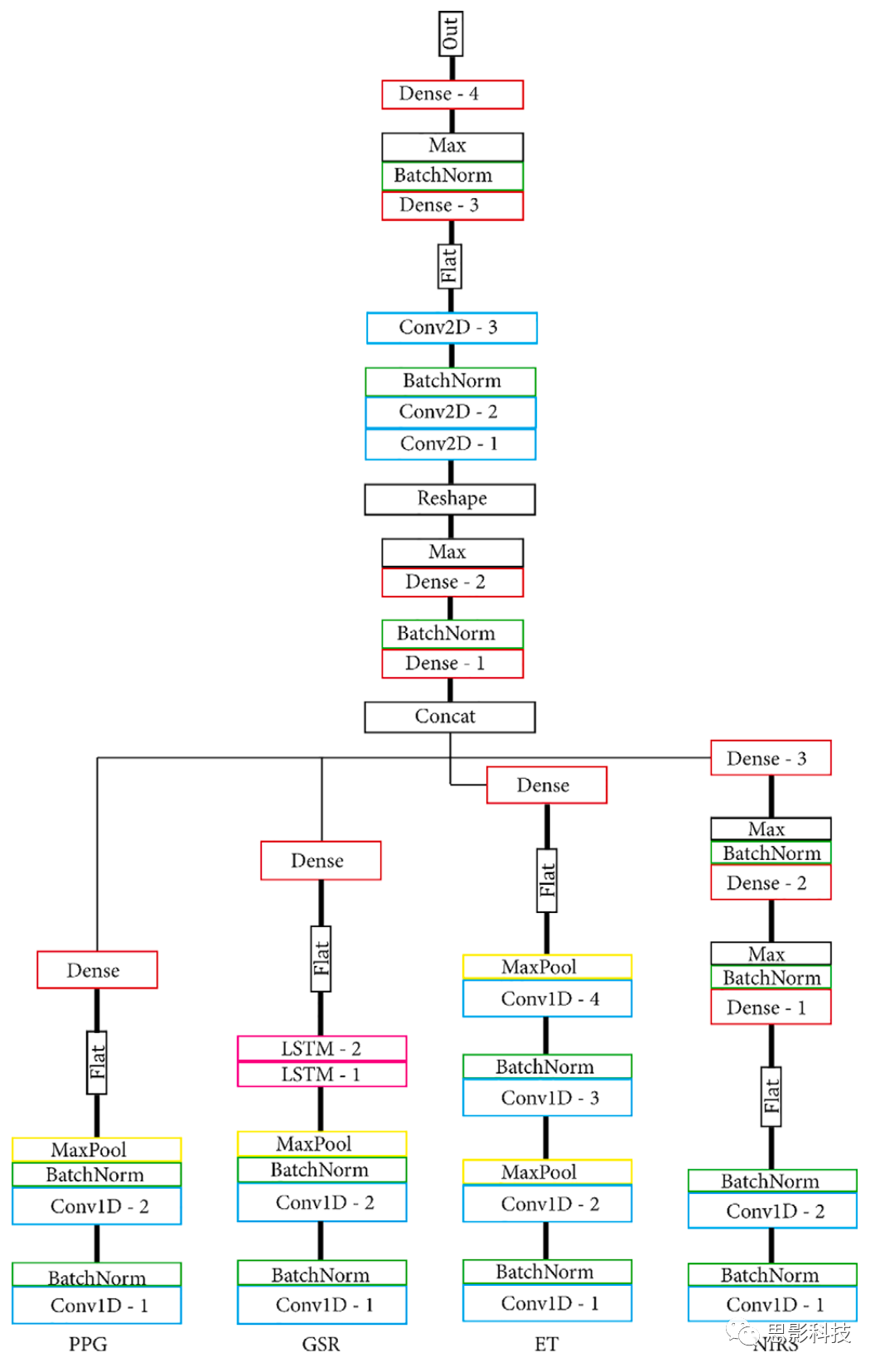

圖4.(S_)LIT模型。所有MNet輸入一個Head網絡，Head網絡融合之前MNet在單個密集連接層被展平并在低維空間中表示。

圖5.(S_)MLP模型。所有MNet輸入一個Head網絡。MNet和Head僅由密集連接的層組成。

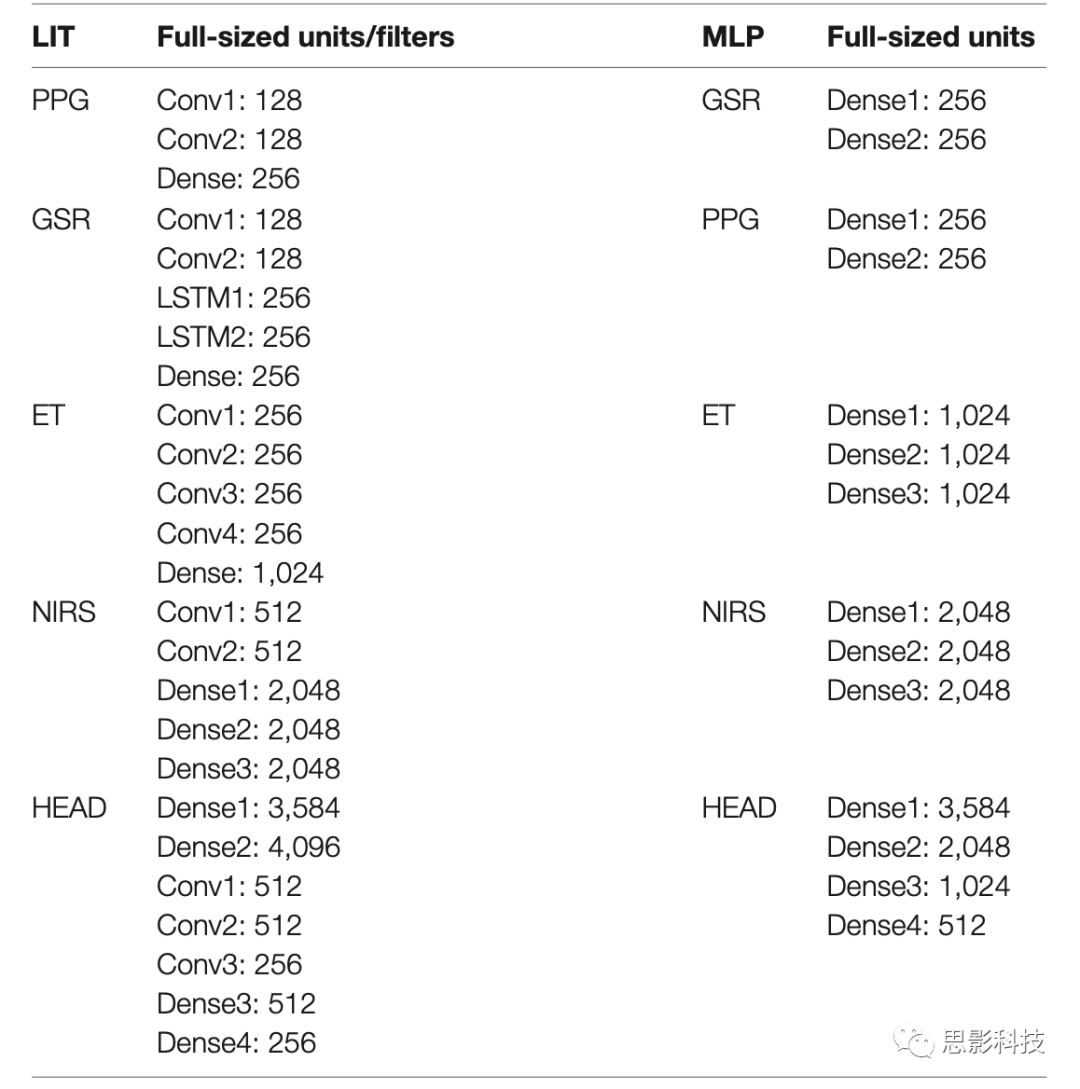

表1.模型、層以及每層的單元/過濾器數量。LIT指基于文獻的模型，MLP指僅包含密集連接層的模型，表格顯示全尺寸模型的信息，半尺寸模型每層單元/過濾器數量減半。

6.3.超參數優化

超參數的組合極大地影響了模型表現。我們使用Optuna，這是一個開源的define-by-run API，允許我們靈活、快速地設置參數搜索空間。我們使用默認的Tree-structured Parzen Estimator設置學習率、dropout和動量，使用均方誤差衡量模型表現。我們共做20次trial，每個trial包含一個5折交叉驗證，總數據集分成四個訓練集和一個測試集。每一折都會進行不同的拆分，并訓練一個新模型來防止經過訓練的模型暴露。超參數優化的目標是最小化預測標簽和真實標簽的平均差異。進一步優化學習使用Smith描述的“1Cycle Policy”學習率策略，緩慢增加/減少金字塔形狀的學習率來防止陷入局部最小值。我們使用在超參數優化期間發現的超參數訓練表現最佳的模型，訓練期間數據集隨機拆分為90-10%的訓練-測試集，所有訓練均在單個NVIDIA GeForce GTX 1080-Ti GPU上完成，更多詳細信息見doi：10.5281/zenodo.4043058或GitHub1上的代碼。

7.結果

7.1.數據

樣本總數為4082，平均每位被試185.5個樣本(77-345個)。表2中可以看到樣本難度評級的分布，被試最常報告的謎題難度為5/7，其次是6/7，他們很少認為謎題是最簡單(1/7)或最難(7/7)的。使用Cronbach's alpha評估標簽的一致性，假設問題是測試項，alpha為0.74；假設被試報告是測試項，alpha為0.97。

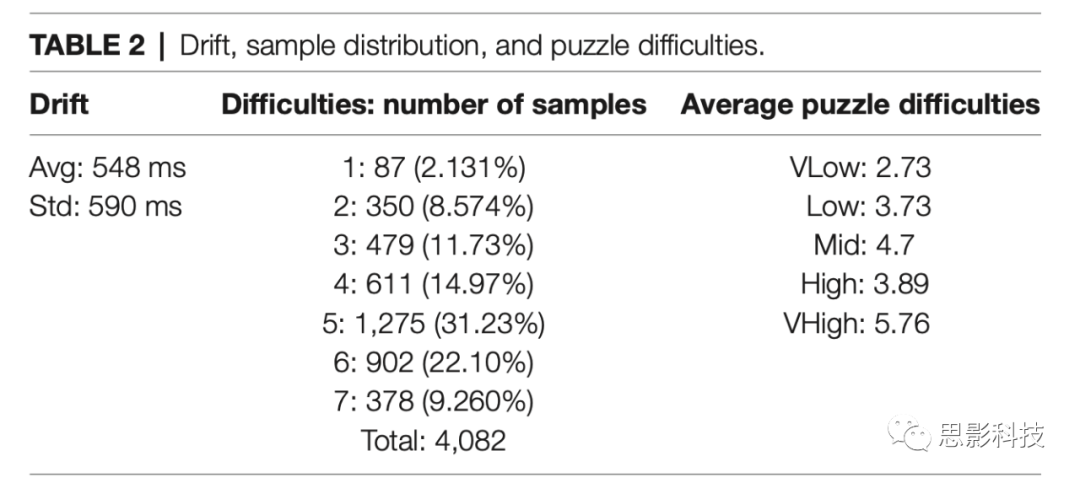

表2.評級分布。第二列為被試報告7點難度等級中各難度的問題數量，第三列為不同難度問題的難度評分均值。

7.2.個體標簽?zāi)Ｐ捅憩F(xiàn)

我們使用Optuna工具箱評估兩組10個trial，一組使用MLP和LIT模型，一組使用S_MLP和S_LIT模型。如表3，使用MLP模型實現的最佳表現是預測和真實標簽間平均絕對差異為0.1892(轉換為PMWL 7點量表為1.13LoW)，5折交叉驗證的訓練時間(每折25個epoch)約為40分鐘。LIT模型的最佳結果是0.1978(1.19LoW)，訓練時間約70分鐘。S_MLP是0.1642(0.985LoW)，這也是搜索空間中取得的最好結果，訓練時間約25分鐘。S_LIT模型的最佳結果是0.1681(1.009LoW)，培訓時間約43分鐘。

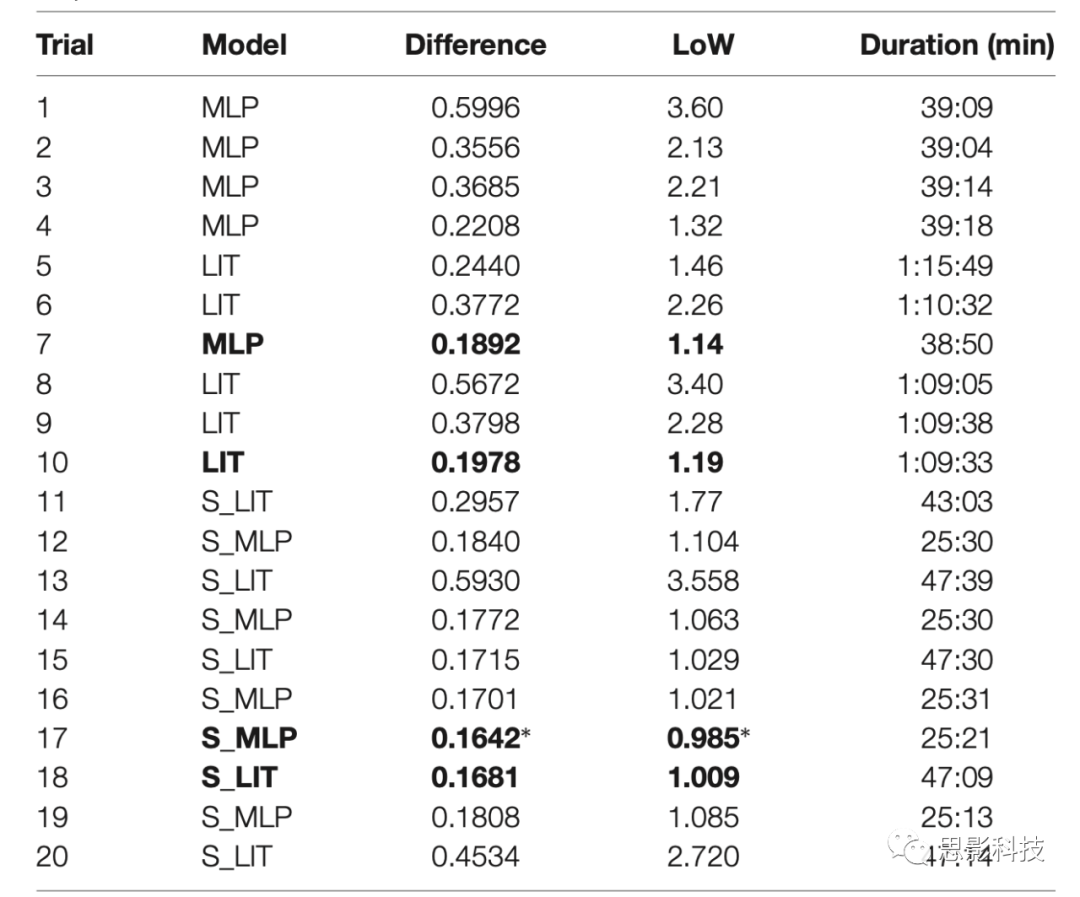

表3.各trial的最佳模型、預測-真實值差異、對應LoW、訓練用時

如圖6，表現最好的模型預測的63.6%樣本在1個LoW之內，72.7%樣本在1.5個LoW之內，預測和真實標簽的差異分布μ = 0.033，σ = 0.233，分布的均值略大于零，這意味著模型容易高估被試的工作量。如圖7，混淆矩陣顯示模型最常正確分類的標簽是0.6667的樣本，對應難度等級為5。從混淆矩陣可以推斷分類器的準確率為32%，大大高于機會水平：一個針對7個目標標簽的隨機分類器將正確分類14%的樣本。如果標簽差異正確，那么分類器的準確率為77%，隨機分類器的表現為3/7(43%)。

圖6.個體標簽的預測-真實標簽差異直方圖。真實標簽處理為0。垂直線表示-1/6和1/6(一個LoW)，超出范圍的預測認為不準確。該直方圖使用S_MLP與表3的trial17。

圖7.個體標簽的混淆矩陣。標簽從0到6，共七個級別的LoW。每個方塊包含預測標簽次數、預測標簽占比(括號)。大多數預測標簽在對角線周圍。

7.3.組標簽?zāi)Ｐ捅憩F(xiàn)

第二類組標簽分為五級，取決于被試的平均評分，不等距，分布與占比見表4。與個體標簽?zāi)Ｐ陀?xùn)練類似，使用Optuna工具箱完成了共20次超參數最優trial，結果見表5。S_LIT模型獲得最好結果，真實和預測標簽之間的平均差異為0.2386，如圖8，分布μ = -0.055，σ = 0.284。如圖9，混淆矩陣顯示不管真實標簽如何，該模型最常將數據分類到第四級難度。在這種情況下，分類器的準確率為27%，略高于機會水平(準確率20%)。如果標簽正確，分類器表現72%的準確率。因此，組標簽會降低分類器的表現，可能原因是標簽中存在噪聲。

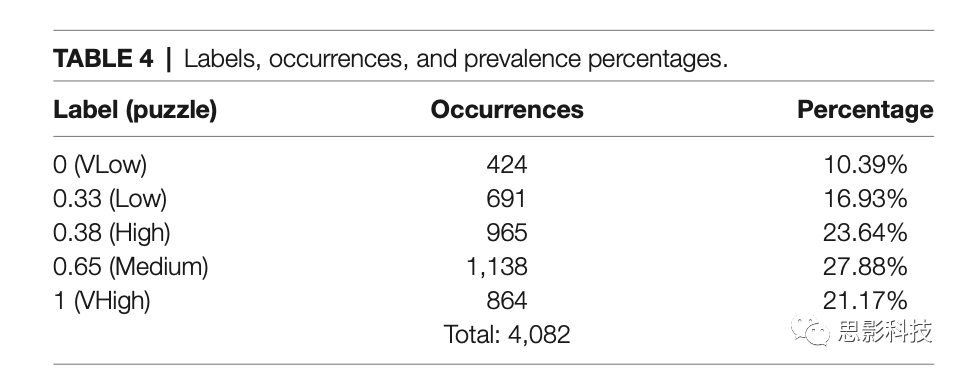

表4.組標簽數量與占比

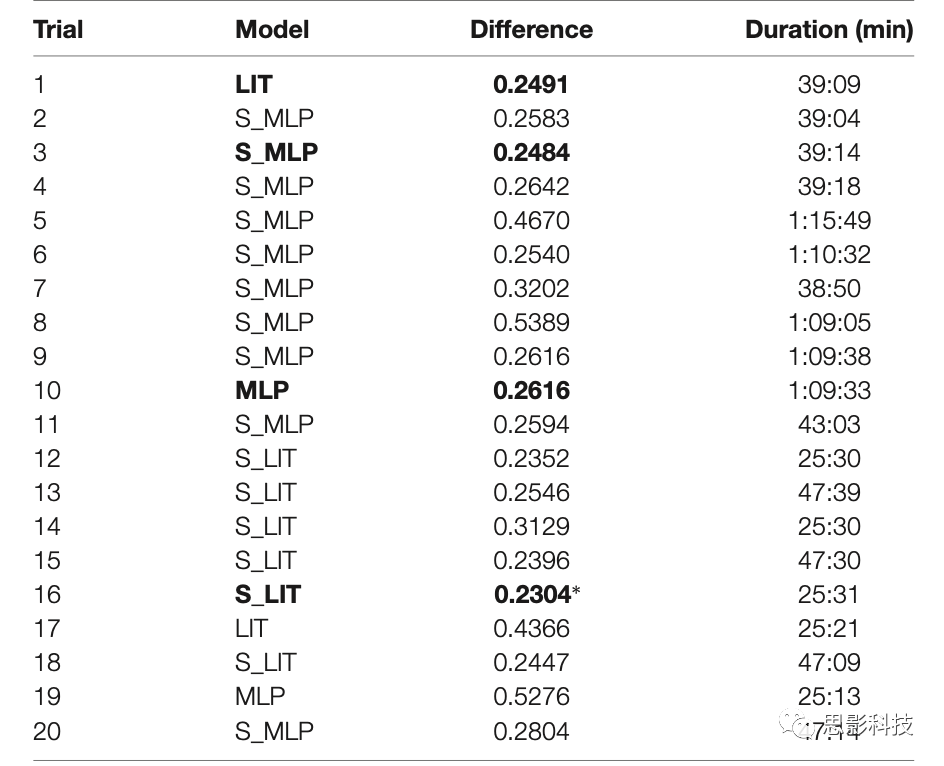

表5.各trial的最佳模型、預測-真實值差異、訓練用時

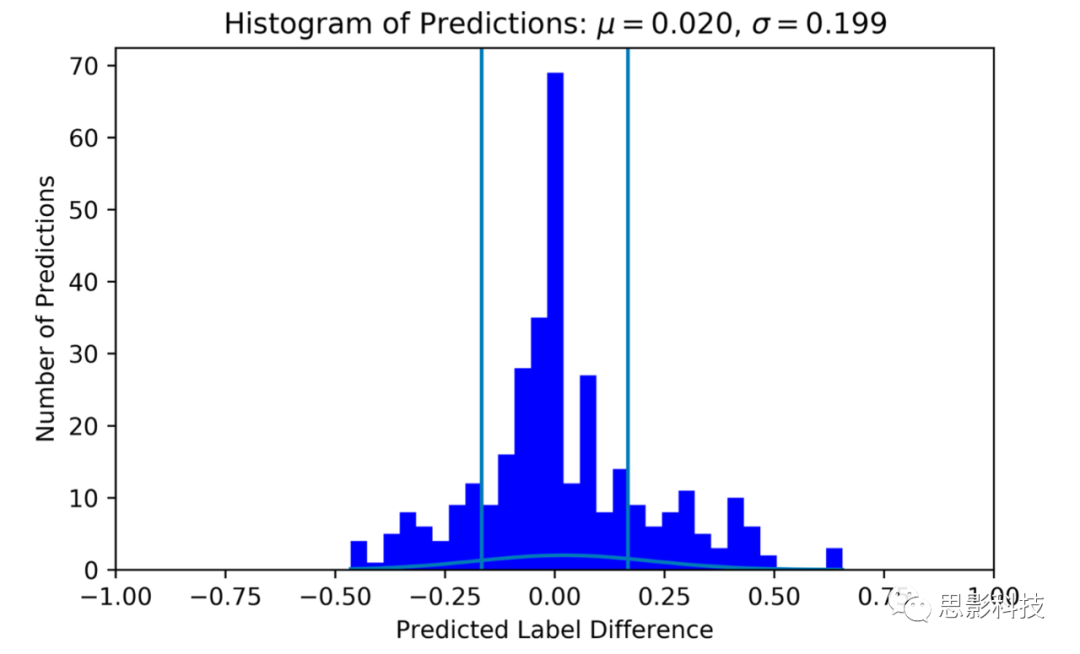

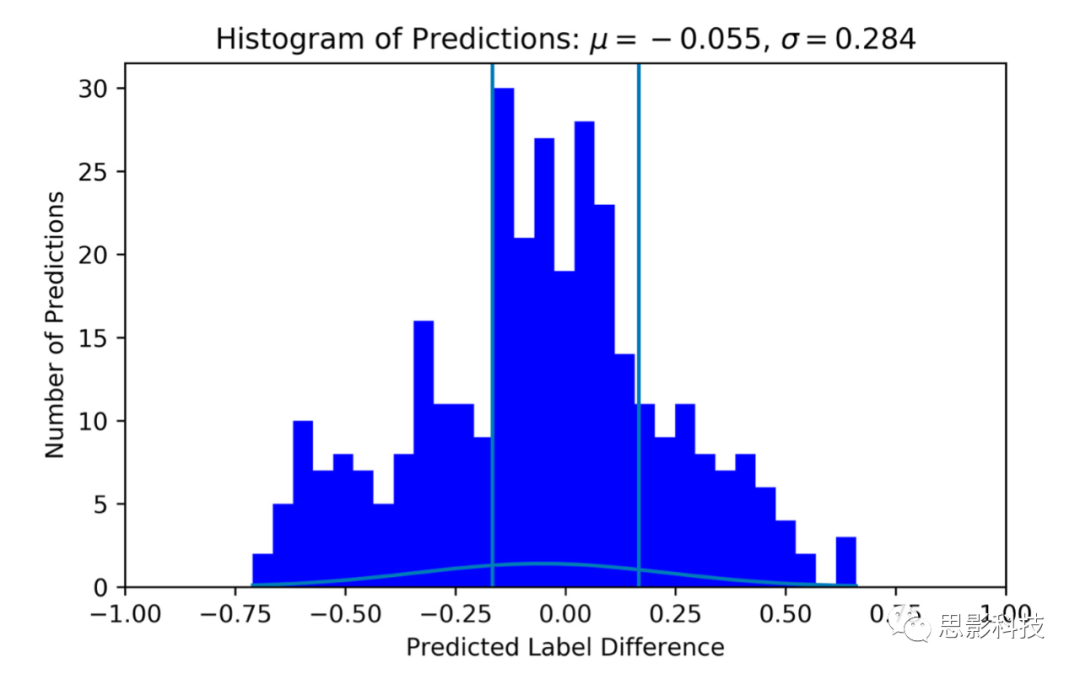

圖8.組標簽的預測-真實標簽差異直方圖。垂直線內是原始邊界1個LoW，該直方圖使用S_LIT與表5的trial16。

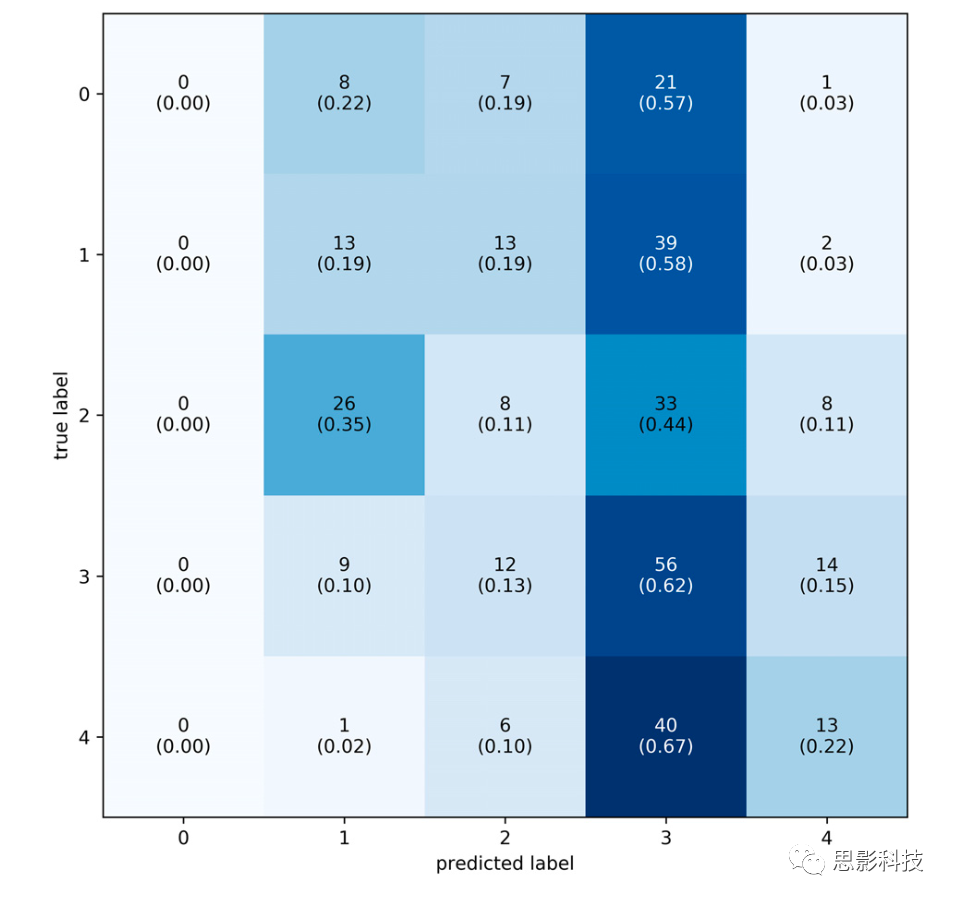

圖9.組標簽的混淆矩陣。標簽從0到4，共五個級別。每個方塊包含預測標簽次數、預測標簽占比(括號)。大多數預測標簽在第四級難度(高難度)。

7.4.單模態的表現

為了研究附加模式的價值，我們還評估單模式的表現。所有模型使用已證明對目標模態最有效的超參數進行訓練，使用個體標簽。測試結果見表6，S_MLP模型中PPG表現最佳，預測與真實標簽之間的平均差異為0.1969(1.18LoW)。GSR和S_LIT模型實現單模態的最佳整體表現，差異為0.1796(1.08LoW)。fNIRS模態在兩種模型上的表現最差，S_MLP和S_LIT的結果分別為0.2865(1.71LoW)和0.3188(1.91LoW)。

表6.個體標簽的結果

8.討論8.1.表現

分類PMWL時，使用個體標簽訓練的模型表現達到7個等級的精度，這證明了IFMMoN在該場景下的有效性。直方圖顯示的正態分布中絕大多數點位于零附近，表明大部分預測標簽接近真實標簽?；煜仃囷@示IFMMoN的平均預測轉換值略高于真實標簽，但仍可觀察到對角線趨勢。該模型在第五級分類表現最好，其次是第三和第六，這也符合趨勢，即更流行的標簽表現更好(第二級除外)。此外，第三級雖然在樣本中數量第三，但表現最差。由于樣本分布，相對代表性不足的極端情況下的表現很難評估。這種分布還導致超參數優化期間表現的巨大變化，因為數據集在每一折的混洗方式不同，因此一些折疊包含了測試集中代表性不足類別的較多樣本。

組標簽的分類沒有顯著對角線趨勢，無論標簽是何，IFMMoN都將大多樣本分類在第三級，這也是最普遍的標簽，意味著IFMMoN無法在此最小化損失，可能原因在于PMWL均值不能很好地代表被試的個體PMWL，導致樣本和標簽之間的聯系不顯著。IFMMoN可能在給定個體標簽的情況下學習個體生理特征，但如果標簽對不同的生理特征通用，就可能無法在數據集中進行概括。未來工作可以關注個體差異的影響，模型的情感(model affectivity)以及總體表現可能因人而異，更深入地了解這些差異可以提高IFMMoN的應用性。

評估單模態，某些模態的表現明顯優于其他模態。盡管本文沒有直觀報告，單模態分類顯示出與組標簽相似的趨勢：所有分類集中向一個標簽，這降低了單模態分類的可信度和價值。fNIRS模態的表現尤其不佳，這可能意味著數據不包含有價值的信號，或者信號處理不充分。模態表現不佳的另一個可能因素在于刺激呈現，fNIRS模態通常使用block設計，功能性MRI(fMRI)研究也如是，這兩種模態本質上測量的是相同的信號。

然而，我們研究中的刺激呈現并沒有遵循block設計，相反使用了更自然的刺激。刺激的“真實性”(貼近真實生活)使我們能夠評估fNIRS在非實驗室場景下的有效性，但也影響了條件(標簽)的可區分性。我們沒有針對每個單模態進行超參數優化，而是使用了相應網絡的最佳參數，因此單模態的表現可能不是最佳的。

想真正證明多模態方法的優越性，我們需要在不同工作負荷范式上進行驗證，例如N-back和視覺信息過載。此外，需要一種完善的統計方法來證明顯著性，包括由多次測試導致的偽發現率校正。某些工作負荷情況中單模式方法與多模式方法的表現相當，這是正常的，不過超出了本文的研究范圍。評估方案的MG：采用模塊化設計，更改IFMMoN的配置快速、簡單，這表明模塊化的標準得到滿足，且在研究過程中實用。由于我們能夠使用所有模態獲得更好的表現，因此通用性的標準也得到滿足。IFMMoN似乎可以更好地概括多個生理來源的數據，因此我們認為MG標準實用且有價值。
8.2.限制

1.硬件限制，這在檢查設備同步性時最明顯。記錄到被試數據的平均漂移為548ms(SD=590ms, 58-2827ms)。共四名被試的漂移大于1s。其中兩名的原因是錄制結束前軟件崩潰，設備關閉。其余兩名的原因尚不清楚。對某些模態(如ET)，平均記錄的548ms漂移影響相當大，而對于fNIRS則不那么敏感。如果將此系統與對漂移敏感的模態一起使用，如腦電圖(EEG)，則需要進行較大改進。一種方法是在功能更強大的計算機上采集數據，或者用多臺計算機采集數據。為每個設備和流分配更多CPU可能使結果更好。特定設備的硬件限制也可能導致數據流的漂移。進一步研究漂移時也可以查看記錄數據使用的軟件。

2.被試數量有限。提高模型表現的一種常見方法是采集更多數據。我們總共招募22名被試，采集4082個樣本。從數據集的角度來看，常用的大型圖像數據庫ImageNet有超過1400萬張圖像。當然，采集生理數據要耗時更多，尤其是使用多個設備。

3.模態的選擇。目前，相關研究僅使用凝視數據(雙眼的X和Y坐標)。Duchowski等人證明瞳孔活動評估認知負荷有效。將瞳孔數據納入本研究可能導致不同的結果，大腦測量也是如此。fNIRS用于測量脫/含氧血紅蛋白的相對變化，EEG也可用于預測認知負荷，在某種程度上，同樣的研究可以使用不同模態，獲得截然不同的結果。

4.模型架構和優化。目前，我們使用了兩種IFMMoN，每種都包含大、小兩個版本。小版本表現出更好的分類表現，也更有效，這可能是因為數據集的規模較小。我們沒有進一步探索模型表現隨著模型規格與復雜性的減小而提高的截止點。此外，超參數優化僅針對動量、學習率和dropout，而改變隱藏層、神經元的數量也可以提高表現。另一方面，結果中的模型表現估計可能較為樂觀，因為應用的超參數優化在整個數據集上，而非嵌套交叉驗證(即在交叉驗證中對每折都應用超參數優化)。

基于mark的數據選擇也可以針對模態修改。例如，與ET數據相比，標記fNIRS數據可能有所不同，因為與眼球運動相比，血流動力學響應非常緩慢，因此mark之后的數據可能包含對某些模態有價值的信息。值得注意的是，數據集/模態的更改需要重新訓練網絡，并重做超參數優化。如果添加了模態，則需要重新訓練與新模態對應的Head和子網絡。如果刪除了一個模態，則只需要重新訓練Head網絡。本研究沒有測試包含相同模態的其他主題是否還需要培訓(理論上不需要)。最后，網絡的輸出可以編碼為7維向量，每個輸出給出相應標簽的概率，而非0到1之間的單個數字。

5.數據采集和檢索時出現了一些并發問題。由于軟件會崩潰、設備連接性差，被試3、8、13和16的數據被部分排除，被試6、9、15和21偶爾展示可能與運動/深色頭發有關的偽跡。不過這些數據也被包含在數據集中，目的是讓系統暴露在一定程度的、也許更貼近真實生活的噪聲中。
8.3.標簽

被試對相同的PMWL會給出不同評級，評級完全主觀，不穩定。此外，一個人在經歷高工作量時可能感到自信和平靜，而另一個人可能會在經歷低工作量時感到有壓力。因此，評估PMWL或相關的人類情感時，應該預期看到高度的誤差和差異。由于本研究系統的最終目標是在自然環境中實時分類PMWL，因此我們一開始就使用自然刺激。比較分類結果，使用哪種標簽方案高度影響結果，我們建議使用個體標簽訓練IFMMoN。
9.結論

本研究的目標是使用多模態DNN來分類PMWL。當被試解決語言邏輯題時，使用LSL同時收集GSR、PPGF、fNIRS和ET數據。我們提出一種新穎的IFMMoN，最好的模型能夠在7等級上以0.985個LoW的準確度分類PMWL?；诖耍覀冋J(rèn)為IFMMoN可以使用上述四種模態分類PMWL。MG標準在研究各階段(數據采集、數據選擇、模型設計)都有指導意義。將來自各(模態)應用程序的數據流式傳輸?shù)揭粋€采集軟件中，使用輸入到一個Head網絡的MNet中間融合來滿足模塊化標準；添加多種模態時改進模型表現來滿足通用性標準。小模型在分類任務中取得了更好的結果。
10.未來工作

目前我們訓練了兩種不同標簽：1.個人報告難度等級，2.所有被試的平均報告難度等級。分類不同目標會很有趣，給定一個已知的選項，可以輸出一個包含被試下一步行動概率的向量，這可以預測甚至攔截錯誤。另一路線是訓練替代任務的數據，這將深入了解管道和網絡的泛化能力，有利于系統的整體魯棒性。

該研究方向的長期展望是創建一個可以實時分類用戶PMWL，并最終可以同時為多個用戶進行分類的系統，然后可以引導用戶提高任務的整體效率，例如通過調整環境來觸發心流狀態。被試也可以通過自我調節來適應環境，借助視覺、聽覺、嗅覺刺激。本研究表明多模態可以準確分類PMWL，且采用的設計原則可以允許輕松添加其他模態和用戶。此外，網絡的尺寸也允許實時監測。該系統甚至可以檢測到哪個人正在使用，這提高了系統的適應性以及集群使用模式，類似于無監督問題所做的。
10.1.數據擴展

提高模型準確性的一種有效方法是提供更多數據，以便模型更好地泛化。然而，收集、格式化、標記數據既耗時又昂貴。數據擴展允許生成新的/看不見的數據，解決數據短缺的問題。數據擴展有幾種不同的選擇，比如可以在輸入空間、特征空間或?qū)W習特征空間中完成。輸入空間的擴展涉及多次轉換原始數據。在圖像分類中通常采用旋轉或縮放的形式，或者向圖像添加噪聲。對于輸入和特征空間中的數據擴展，通常需要領域?qū)I(yè)知識來確保新生成的數據匹配，生成的模型被證明能執行此類任務，且克服數據甚至模態缺失。上述示例中必須針對每種數據類型和問題專門設計新的特征提取和擴展block。

Vries和Taylor建議在學習特征空間中執行數據擴展。該方法依賴于首先學習的數據的表示，然后對這些表示執行數據擴展，假設簡單擴展編碼數據而非輸入數據會生成更合理的合成數據。他們建議在seq2seq模型的基礎上使用序列自動編碼器。Vries和Taylor提出的方法與其他數據擴展方法相比有幾個好處。1.與先前工作類似，特征擴展在降維中完成的，可實現輕量級。2.不用受限于特定領域的任務和輸入數據，可制定更通用的參數來擴展數據，這些參數也適用于超參數優化。因此，該方法最符合MG標準，值得在未來工作中更進。
